配电线路绝缘隐患在线监测系统

KZ300

1、产品功能

KZ300配电线路绝缘隐患在线监测系统，实时检测绝缘子老化、内裂、破损、污闪等因素造成绝缘隐患，生成短消息报告，报告包括变电站号、线路号、杆号、放电电流、绝缘阻抗、经纬度、年月日时分秒。方便快速排查故障隐患。

该系统需要在每级杆塔距离地面5米处安装实时监测传感器，传感器包括太阳能光伏板、电池、罗氏线圈、采样模块、Lora自组网络模块、4G网络模块。传感器分节点传感器和集中传感器。在一条线路只需要安装一个集中传感器，即只需要一个4G网络模块，其余传感器都称为节点传感器。Lora自组网络模块自动组网自动中继，传输距离600米，可组成任意拓扑网络。在不停电的状态下及时对绝缘状态做出准确诊断，实现绝缘隐患预警，变“被动检修”为“主动运维”，辅助运维人员及时掌握绝缘状态及发展趋势，科学安排检修时间，有效预防线路事故发生，切实提高线路安全运行，提升配电网运维水平，提高供电服务质量和经济效益。

2、产品特点

Ø 产品适用于配电线路绝缘子实时检测，无须蹬杆，杜绝安全隐患；

Ø 产品自动生成短消息报告和检修策略：

1）绝缘阻抗大于10MΩ为正常值无绝缘隐患；

2）绝缘阻抗小于10MΩ为预警值存在绝缘隐患；

3）绝缘阻抗小于1MΩ为检修值，需更换绝缘子。

Ø 产品采用北斗系统对线路杆塔进行精准定位和坐标采集；

Ø 现场声光报警，操作简单，性价比高；

Ø 系统采用低功耗设计和动态电源管理策略，使用4节 3.7V18650 充电锂电池供电，太阳能光伏板充电；

Ø 为工业级产品，采用防水外壳，抗电磁干扰，适用于各种恶劣的气候环境；

如图1所示。其中有两根天线的为集中器，内装一个Lora模块一个4G模块，在一条线路中只需要安装一个集中器。有一根天线的为节点，内装一个Lora模块，形成自组网络，自动中继。

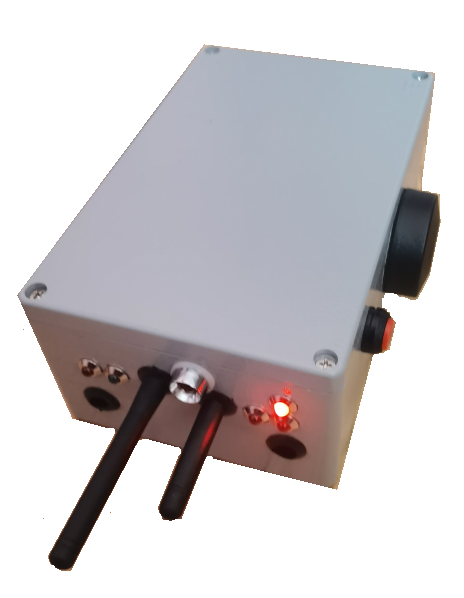

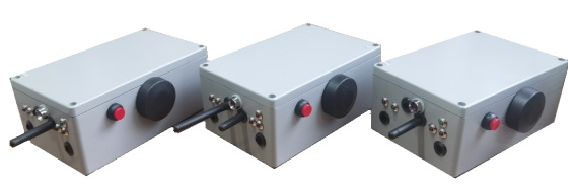

图1 绝缘隐患传感器

2、使用说明

（1）传感器和光伏板安装在距离地面5米处。

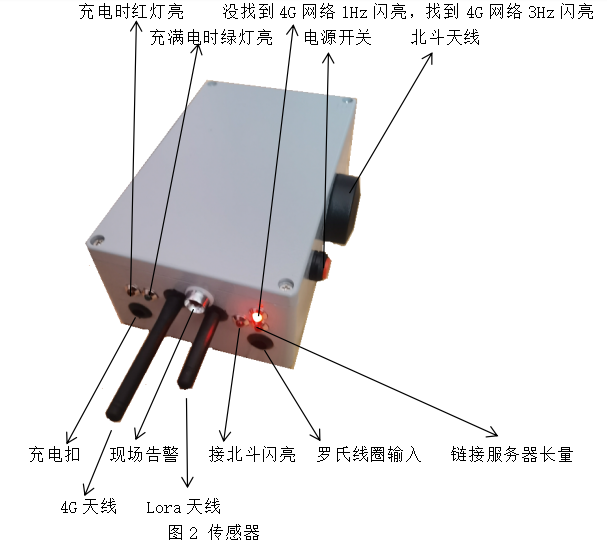

（2）太阳能光伏板输出DC-5插头接入充电口，如图2。

（3）将罗氏线圈套扣在杆塔上，输出插头DC-2接入罗氏线圈输入口。

（4）上电。

3、数据上传

短消息通信方式。接收短消息的手机号称为授权号码，最多可设置5个授权号码。绝缘隐患短消息内容：

Station=1,Line=1,Pole=xxxx,I=xxxxmA,R=xxxxxK,WD=xx.xxxxxxx°,JD=xxx.xxxxxx°,年-月-日,时:分:秒

其中:

Station：变电站号，可设置

Line：线路号，可设置

Pole：杆塔号，节点地址，0001-9999，暂时不可设置

I：漏电电流值，mA

R：阻抗值=5700/I(KΩ)

WD：纬度

JD：经度

该信息同时发给5个授权号码。

4、设置与查询

（1）设置授权号码，向SIM卡发送短消息:

Phone=3,xxxxxxxxxxx

其中3是第3个授权号码，也可以是4，5。不允许设置1、2。后面是11位电话号码。

（2）查询授权号码，向SIM卡发送短消息:

Phone？

返回：

PB0=xxxxxxxxxxx,PB1=xxxxxxxxxxx,PB2=xxxxxxxxxxx,PB3=xxxxxxxxxxx,PB4=xxxxxxxxxxx

（3）查询节点数据，向SIM卡发送短消息:

pole=xxxx

其中x为杆塔号，返回：

Station=1,Line=1,Pole=xxxx,I=xxxxmA,R=xxxxxK,WD=xx.xxxxxxx°,JD=xxx.xxxxxx°,年-月-日,时:分:秒
